Elektroabteilung - Da geht Ihnen ein Licht auf

2-adrig, schwarz-weiß

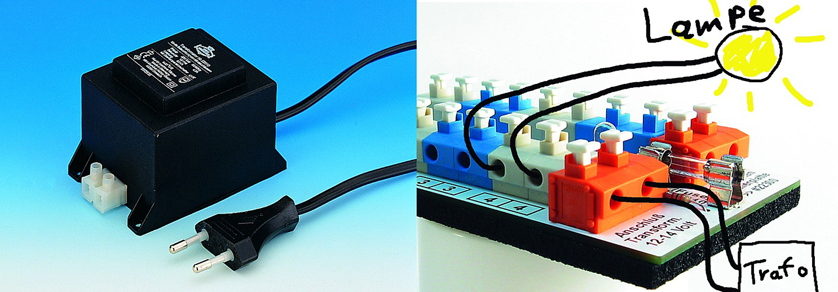

Die Verteilerplatte ist mit einer Leuchtdiode zur Kurzschluss-Anzeige und einer 3,15 Ampere Feinsicherung (#22110) ausgestattet.

Über spezielle Anschluss-Klemmen können 6 Beleuchtungsleisten #20600 (je 2x 250 mA) oder bis zu 60 Glühbirnen (je 50 mA) angeschlossen werden.

Sicherheitstransformator,
gefertigt in Deutschland, nach DIN EN61558-2-6.
Nur zur Verwendung in trockenen Räumen.
Transformator ist im Kunststoffgehäuse komplett eingegossen.
Eingangsseitig abgesichert durch einen stromempfindlichen Temperaturschalter 110°C, mit Selbsthaltefunktion (kombinierter Schutz gegen Übertemperatur und Überstrom).

Anschlusswerte:
Primär:  230 V~, 50/60 Hz
Sekundär:  12 V~ / 5,17 A
Leistung:  60 VA, mit Übertemperaturschalter

Anschluss:
Eingang:
Flachleitung 2x 0,75mm², 1,40 m lang, mit Euro-Flachstecker.
Ausgang:
Rundleitung 2x 1,5mm², weiß, 0,5 m lang, Enden abisoliert.

Abmessungen (BxHxT):
100 x 70 x 60 mm
Gewicht: 1,5 kg

Hinweis:
Der Transformator ist für max. 80 Glühbirnen oder 8 Soffittenleisten (indirekte Beleuchtung # 20600 = 2 Soffittenleisten / Packung) geeignet.
Für größere Lasten empfehlen wir Ihnen unseren Transformator 105 VA, 8,9 A (Art.-Nr. 22520).

Sollte es zu einer Überhitzung (Überlastung) des Transformators kommen, schaltet der eingebaute Thermoschalter den Trafo zum Schutz der Anlage kurzzeitig aus.

WICHTIG: Der Temperaturschalter setzt sich nach einer Störung NICHT selbst zurück. Dies dient der Sicherheit, indem ein unbeabsichtigtes Wiedereinschalten verhindert wird. Um den eingebauten Temperaturschalter zurückzusetzen, muss der Transformator für einige Minuten vollständig vom Netz getrennt werden.

Sicherheitstransformator,
gefertigt in Deutschland, nach DIN EN61558-2-6.
Nur zur Verwendung in trockenen Räumen.
Transformator ist im Kunststoffgehäuse komplett eingegossen.
Eingangsseitig abgesichert durch einen stromempfindlichen Temperaturschalter 110°C, mit Selbsthaltefunktion (kombinierter Schutz gegen Übertemperatur und Überstrom).

Anschlusswerte:
Primär:  230 V~, 50/60 Hz
Sekundär:  12 V~ / 8,9 A
Leistung:  105 VA, mit Übertemperaturschalter

Anschluss:
Eingang:
Flachleitung 2x 0,75mm², 1,40 m lang, mit Euro-Flachstecker.
Ausgang:
Rundleitung 2x 1,5mm², weiß, 0,5 m lang, Enden abisoliert.

Abmessungen (BxHxT):
108 x 74 x 77 mm
Gewicht: 2,6 kg

Hinweis:
Der Transformator ist für max. 140 Glühbirnen oder 14 Soffittenleisten (indirekte Beleuchtung # 20600 = 2 Soffittenleisten / Packung) geeignet.

Sollte es zu einer Überhitzung (Überlastung) des Transformators kommen, schaltet der eingebaute Thermoschalter den Trafo zum Schutz der Anlage kurzzeitig aus.

WICHTIG: Der Temperaturschalter setzt sich nach einer Störung NICHT selbst zurück. Dies dient der Sicherheit, indem ein unbeabsichtigtes Wiedereinschalten verhindert wird. Um den eingebauten Temperaturschalter zurückzusetzen, muss der Transformator für einige Minuten vollständig vom Netz getrennt werden.
